電主軸維修的每一個環節都非常關鍵，維修的結果直接關系到后續的使用壽命，下面是老師傅對高速主軸維修的每個環節拆解。
主軸拆卸和評估
1.對主軸電機的定子的阻值及接地進行測試2.完全的拆解主軸并且對拆解后的零配件清洗3.組件的測量： a.對軸承的內徑進行測量 b.用外徑千分尺測量軸承外徑的精度 c.垂直測量軸承的內徑和外徑的同心度 d. 測試轉子的同心度e.Straightness of shaft 軸的直線度
4.對主軸內部所有彈簧組件進行評估5.對主軸夾頭進行檢測評估

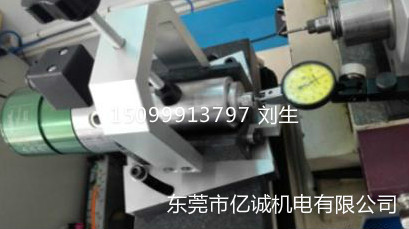

6.主軸錐面表面檢查及同心度檢查7.對主軸錐面進行測量檢查8.軸承失效分析評估9.檢測傳感器的功能
維修報價發給客戶
安裝1.所有組件必須進行徹底清洗和腐蝕 2.安裝的組件必要的時候需要做打磨 3.定子必須清理干凈，如阻值不穩定需要更換新的定子 4.組件安裝時必須保持同心度和垂直度 5. 轉子的正確安裝及轉子的動平衡校正
6.安裝新的O型密封圈7.軸承定距環必須正確安裝在軸承間8.使用全新軸承進行安裝，軸承拆封后立即對主軸電機進行安裝，否則時間一長，軸承會被灰塵污染，導致軸承潤滑脂失效。 9.Tool retention set 10.錐面精度打磨調整11.冷卻系統的氣壓檢測是否有漏氣現象 12.主軸電機外殼保持光面 13.主軸電機的整體動平衡校正

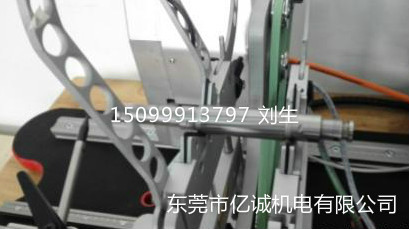

1.主軸放置在測試站時，需監測主軸的速度，功率，電流，溫度等相關參數的變化2.主軸整體的振動加速度，位移，振動峰間的測量記錄
3.主軸測試的質量報告需與主軸一起發送給客戶 A.每個主軸都要執行這個過程 B.符合制造商的公差規格規定 C.ISO/ANSI G-0.4 質量等級評測 D.所有軸承必須符合ABEC4-9等級評測
